基于STM32的智能家居系统的设计与实现

简介：

本文提出了一种基于STM32微控制器的智能家居管理系统的设计。该系统以STM32单片机为核心，通过集成DHT11温湿度传感器、ASR PRO语音识别模块、HC-SR04超声波传感器以及ESP8266 Wi-Fi模块，实现了对家居环境的智能监测与远程控制。硬件设计方面，STM32单片机负责数据的采集、处理以及与外部设备的通信；DHT11传感器用于实时监测室内温湿度；ASR PRO语音识别模块使得系统能够识别用户的语音指令，实现语音控制；HC-SR04超声波传感器用于测距，可应用于安防或智能家具的自动定位；ESP8266 Wi-Fi模块则使得系统能够与互联网相连，实现远程监控和数据传输。在软件设计方面，系统采用了模块化编程思想，通过编写各个模块的功能函数，实现了数据的采集、处理、显示以及与用户的交互。同时，利用ESP8266 Wi-Fi模块，系统能够将实时数据上传至云端服务器，用户可通过手机APP或网页浏览器远程查看家居环境数据，并发送控制指令对家居设备进行远程操控。

相关技术：

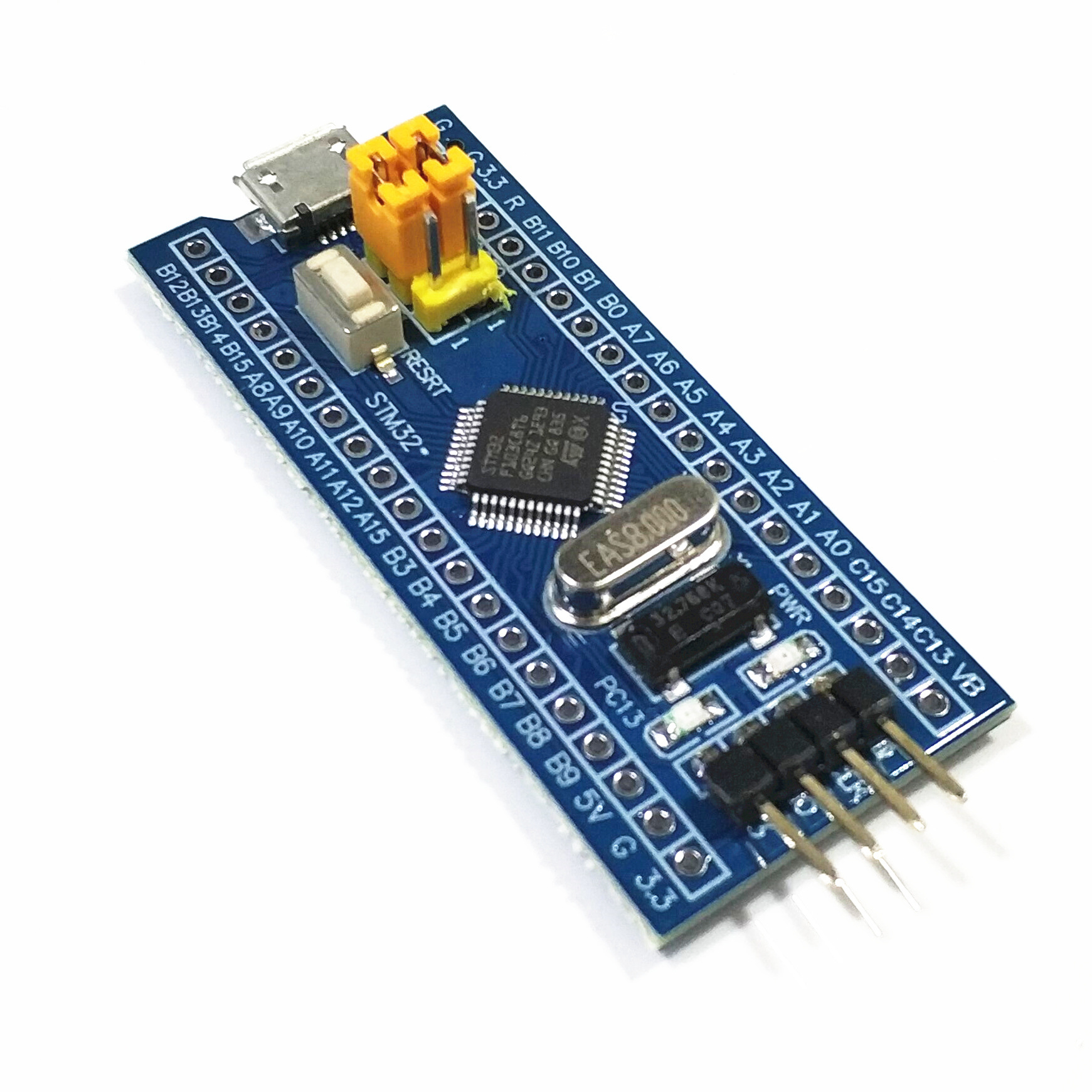

1 STM32微控制器技术

STM32F103C8T6是ST公司推出的基于Cortex-M3内核的32位单片机，它具有高性能、低功耗、丰富的外设、灵活的存储器和广泛的应用领域等优点，因此受到广泛的关注和应用。STM32F103采用了ARM Cortex-M3内核，最高主频72MHz，拥有64KB闪存和20KB SRAM，并且拥有多个通用定时器、高级定时器、定时器、还内置ADC、DAC、USART、SPI、I2C、USB、CAN等。下面是STM32F103C8T6单片机的特点：
（1）内核：STM32F103C8T6单片机采用ARM Cortex-M3内核，具有优秀的性能和高效的指令集，运行速度快，可实现复杂的应用。
（2）存储器：STM32F103C8T6单片机拥有64KB的闪存和20KB的SRAM，可以满足大部分应用的存储需求，同时还支持外部存储器接口，如SPI、SDIO、FSMC等。
（3）外设：STM32F103C8T6单片机内置了丰富的外设，包括多个定时器、USART、SPI、I2C、ADC、DAC、PWM等，可以满足多种应用的需求。
（4）通信接口：STM32F103C8T6单片机支持多种通信接口，如USB、CAN、Ethernet等，可以实现复杂的通信功能。
（5）电源管理：STM32F103C8T6单片机具有灵活的电源管理功能，支持多种电源模式和低功耗模式，可以实现低功耗的应用。
（6）应用领域：STM32F103C8T6单片机广泛应用于工业控制、通信、汽车电子、医疗设备、家电等领域，可以实现多种复杂的应用。

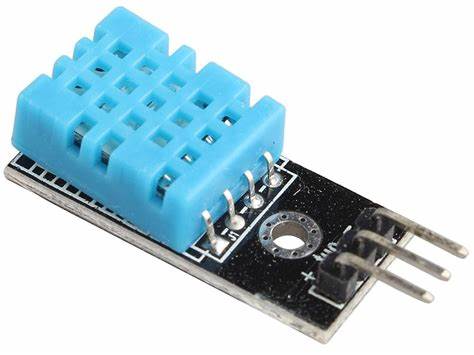

2 温湿度传感器DHT11

温湿度传感器DHT11是一种常用的数字输出温湿度传感器，具有低成本、简单易用等优点。它采用单总线数据传输方式，只需要一个引脚进行数据通信，非常适合微型电子设备中的温湿度测量。 DHT11的工作原理是通过测量传感器上的热敏电阻和电容来获取环境的温度和湿度信息。它内部集成有一个热敏电阻和湿度测量元件，它们能够将温度和湿度转换成数字信号输出。该传感器通过检测环境温度对热敏电阻的电阻值变化进行测量，进而获得环境温度；通过检测环境湿度对电容的电容值变化进行测量，进而获得环境湿度。通过将这两个数值进行AD转换，最终输出温度和湿度的数值。 DHT11的技术指标如下：
工作电压范围：3.3V-5V；
温度测量范围：0℃-50℃；
温度测量精度：±2℃；
湿度测量范围：20%RH-90%RH；
湿度测量精度：±5%RH；
输出格式：数字信号。
在使用DHT11传感器时，我们需要注意以下几点：
为了保证传感器的准确性和稳定性，传感器应放置在无振动、无风扇、无直射光线的位置；
传感器的相对湿度测量范围为20%RH-90%RH，如果超出此范围，则可能导致测量的不准确；
DHT11模块的数据引脚需要通过上拉电阻连接到VCC；
在使用DHT11时，需要调整引脚的读取时间，以便正确读取到传感器的数据。
在基于STM32的智能家居系统中，温湿度传感器DHT11可以用于实时监测环境的温度和湿度，实现家居环境的智能化控制。通过读取DHT11传感器的温湿度数值，系统可以根据设定的温湿度阈值来自动控制空调、加湿器等设备，以提供舒适的居住环境。此外，DHT11还可以通过与其他传感器配合使用，实现更复杂的智能控制功能，如温湿度与光照强度的联动控制等。综上所述，温湿度传感器DHT11是智能家居系统中不可或缺的一部分，对于提高居住环境的舒适度、实现能源的节约与智能的控制具有重要的作用。

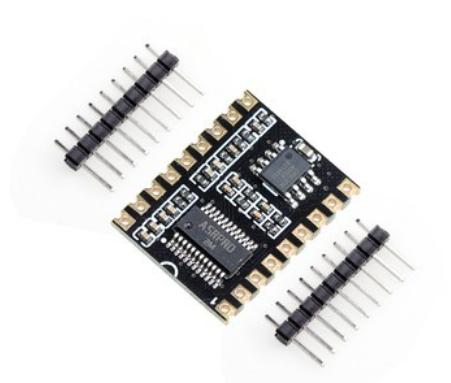

3 ASR PRO语音识别模块

ASR PRO语音识别模块的工作原理主要包括以下几个步骤：
语音前端处理：
降噪：输入的语音信号通常会受到环境噪声的干扰，ASR PRO首先会对这些信号进行降噪处理，以提高语音信号的质量。常用的降噪方法有时域滤波和频域滤波等。
分帧：由于语音信号是时变信号，ASR PRO会将其分成若干个时间片段，每个时间片段称为一帧。这样可以帮助提高语音信号的局部统计特性，方便后续的特征提取和语音识别。通常每帧的时长为10-30毫秒。
预加重：预加重是对语音信号进行高频增益的操作，可以在一定程度上补偿语音信号的高频衰减，从而提高语音信号的可识别性。
特征提取：
在语音信号被预处理后，ASR PRO会进行特征提取。这一步的主要目标是从语音信号中提取出具有区分性的特征，以供后续的语音识别使用。这些特征通常是基于语音信号的声学特性来提取的。
声学模型与解码：
ASR PRO使用声学模型来描述语音信号与文本之间的映射关系。这些模型通常是通过大量的语音语料库进行训练得到的。
在解码阶段，ASR PRO会将输入的语音信号的特征矢量参数与声学模型进行匹配，并根据匹配结果生成可能的文本候选。
语言模型与后处理：
语言模型用于描述文本之间的语言结构关系，帮助ASR PRO从候选文本中选择最符合语法和语义的文本。
后处理阶段会对生成的文本进行进一步的优化，例如去除冗余信息、纠正拼写错误等，以提高最终识别的准确率。
输出识别结果：
经过上述步骤后，ASR PRO会输出最终的识别结果。这些结果通常以文本的形式呈现，可以方便地进行后续处理和应用。
需要注意的是，ASR PRO语音识别模块的具体实现可能会因不同的应用场景和需求而有所差异。例如，在实时语音识别系统中，ASR PRO需要具有较高的处理速度和实时性能；而在离线语音识别系统中，则更注重识别的准确率和鲁棒性。

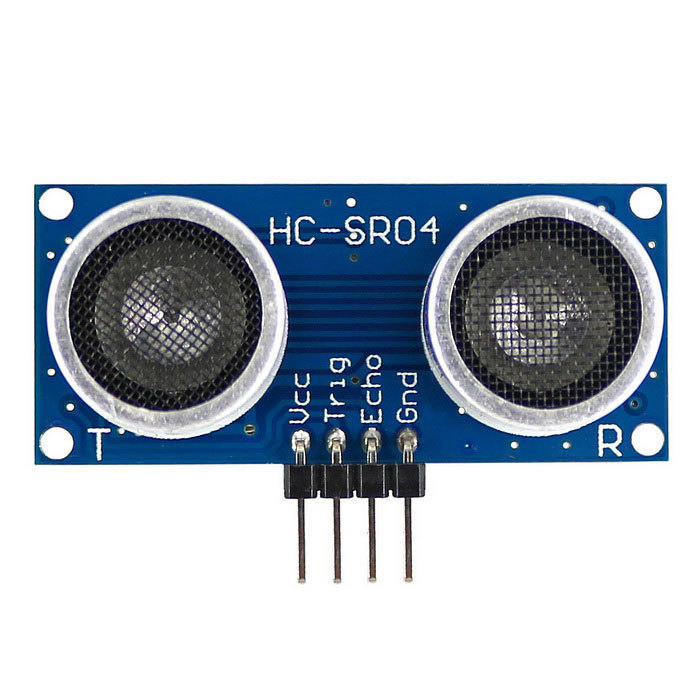

4 HC-SR04超声波传感器

HC-SR04超声波传感器的工作原理主要基于超声波的发射、接收和时差计算。以下是详细的工作原理：
发送超声波信号：传感器通过Trig引脚（触发端）发送一个40kHz的脉冲信号。这个信号会通过传输介质（通常为空气）传播出去。
接收超声波信号：当超声波信号遇到障碍物时，它会被反射回来。Echo引脚（超声波的接收端）会接收这个反射回来的超声波信号。
计算距离：根据反射信号的时差（即超声波发出后到达障碍物，再反射回传感器的时间），可以计算出障碍物与传感器的距离。这个计算是基于声速和时间的关系，公式一般为：距离=(高电平时间*声速)/2。其中，高电平时间指的是从发送超声波到接收到反射信号的时间段，声速是超声波在空气中的传播速度（约为340m/s或344m/s，具体取决于温度和压力等因素）。
在具体实现上，HC-SR04超声波传感器通常与单片机等微控制器配合使用。单片机通过向Trig引脚发送一个至少10μs的高电平信号来触发传感器测距。传感器在接收到这个信号后，会自动发送8个40kHz的方波并检测回波。当检测到回波信号时，会通过Echo引脚输出一个高电平信号，这个高电平信号持续的时间就是超声波从发射到返回的时间。单片机通过读取Echo引脚的高电平时间，就可以计算出障碍物与传感器的距离。

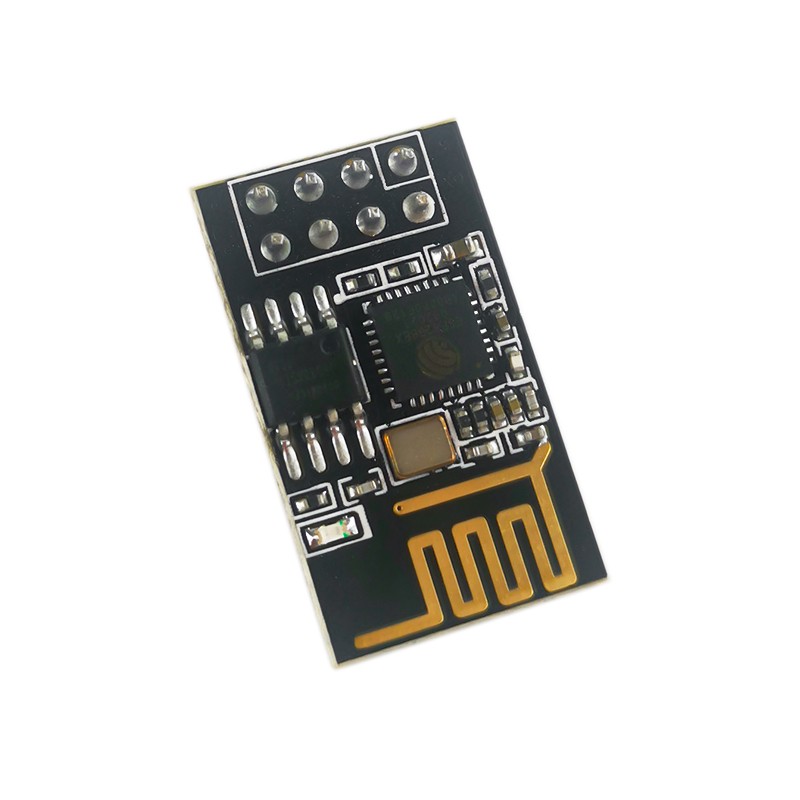

5 ESP8266Wi-Fi模块

WIFI智能家电控制系统通过ESP8266来实现WIFI连接。ESP8266是一款高度集成的Wi-Fi模块，广泛用于物联网和嵌入式系统中。以下是ESP8266的主要硬件参数：
（1）工作电压：2.5V~3.6V
（2）工作温度：-40℃~125℃
（3）处理器：Tensilica L106 32位RISC处理器
（4）闪存：4MB
（5）Wi-Fi模块：802.11 b/g/n
（6）数据传输速率：最高为72.2Mbps
在智能家电控制系统中，ESP8266的主要作用是将智能家电控制系统连接到互联网，实现与机智云平台的通信，最终完成智能家电控制系统的远程控制功能。通过ESP8266芯片的高度集成化和小尺寸，可以在智能家电控制系统中占用较小的空间。此外，ESP8266具有超低功耗和高速处理等特点，可以满足宠物喂食器对功耗和处理速度的要求。
ESP8266将接收到的云平台下行数据转化为串口输出，通过串口与单片机通信，实现数据的传输和控制。通过ESP8266的内置WiFi模块，智能家电控制系统可以连接到机智云，并通过系统采集到的数据进行上传。下面是本次ESP8266模块的引脚配置：
1.TX/RX：UART串行通信引脚，用于与计算机或其他设备进行通信。
2.GPIO：通用输入/输出引脚，可用于连接传感器、执行控制操作等。
3.RESET：复位引脚，用于重新启动ESP8266。
4.CH_PD：供电引脚，用于控制ESP8266的上电和断电。
5.VCC/GND：电源引脚，通常为3.3V供电。

实现功能：

硬件架构设计：

在本系统中，硬件部分主要由STM32单片机、DHT11温湿度传感器、ASR PRO语音识别模块、HC-SR04超声波传感器以及ESP8266的Wi-Fi模块组成。
（1）STM32单片机：作为系统的核心控制器，负责数据的处理、逻辑判断以及与各模块之间的通信。
（2）DHT11温湿度传感器：用于实时监测室内的温度和湿度，并将数据传输给STM32单片机进行处理。
（3）ASR PRO语音识别模块：该模块能够识别用户的语音指令，并将识别结果发送给STM32单片机，实现智能家居系统的语音控制功能。
（4）HC-SR04超声波传感器：用于检测室内的障碍物或人体的距离，以实现智能家居系统的警报功能。
（5）ESP8266的Wi-Fi模块：负责与外部网络进行通信，实现智能家居系统的远程控制功能。用户可以通过手机APP或网页端对系统进行远程控制。

软件架构设计：

软件架构采用分层结构，包括硬件驱动层、数据处理层和用户交互层。
硬件驱动层负责与硬件模块进行通信和协调工作。
数据处理层负责对从各个传感器获取的数据进行处理和分析，实现相关的控制策略。
用户交互层提供用户界面，实现用户与系统的交互操作。

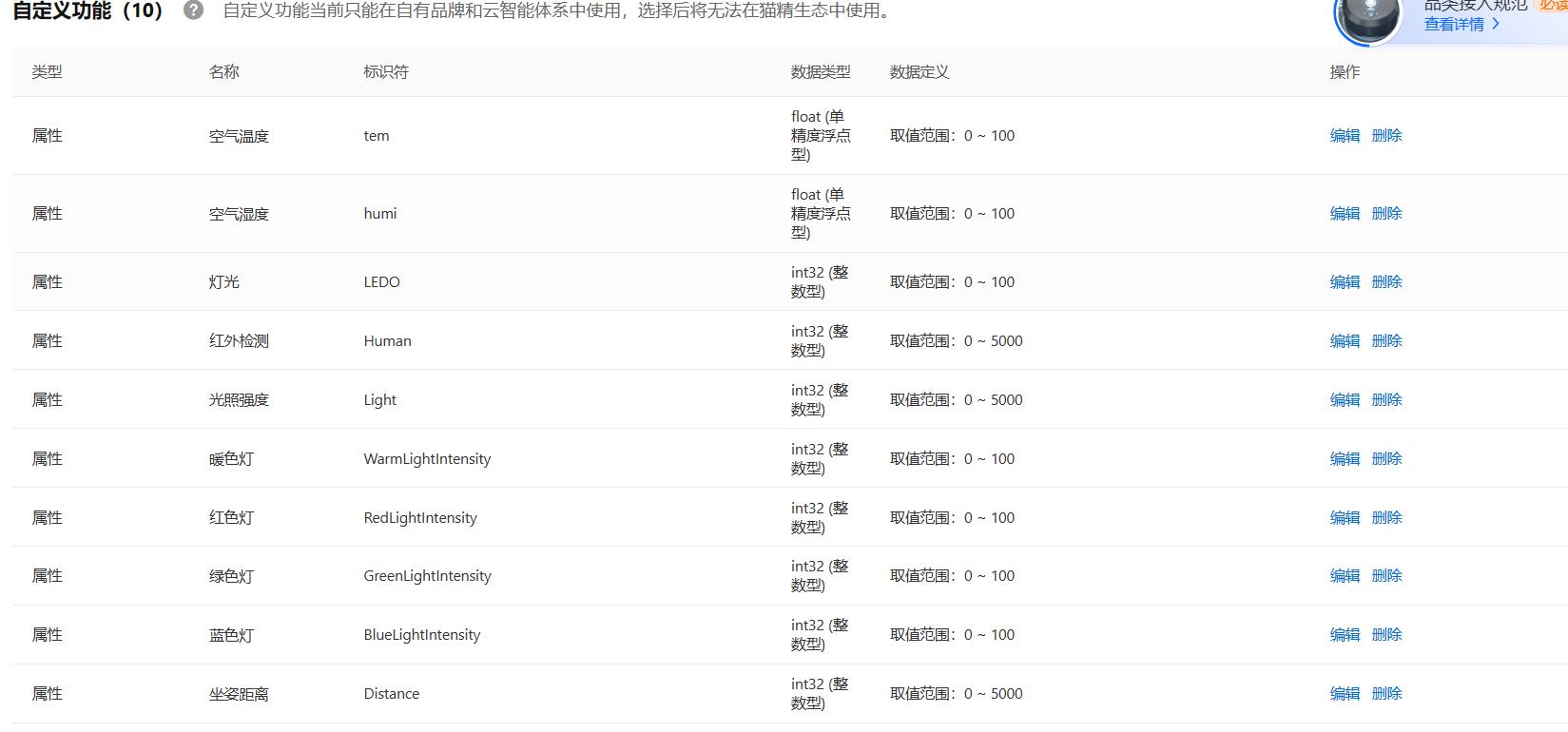

功能设计
1.温湿度监测：通过DHT11温湿度传感器实时采集室内温湿度数据，并在用户界面或手机APP上显示。
2.灯光控制：用户可通过手机APP或语音识别模块控制灯光的开关及颜色。
3.语音控制：用户可通过ASR PRO语音识别模块发出语音指令，系统解析指令后执行相应的操作。例如，用户可以说“打开蓝色灯”，系统便会执行开启蓝色灯的操作。
4.入侵检测：通过HC-SR04超声波传感器检测室内是否有人，如有则触发报警并通知用户。
5.手机APP：用户可通过手机APP实时查看室内环境数据、控制设备等。
6.网页端（可选）：为用户提供网页端访问接口，方便远程查看。
